Положение термобара по дням

Данные по положению термобара на основе мгновенных спутниковых данных уровня L2 представлены в виде архива с набором карт. Архив разбит по годам и спутниковым сенсорам. В качестве примера приведена карта положений термобара за 2012 год для сенсора MODIS спутника Aqua.

Архив карт термобара по дням

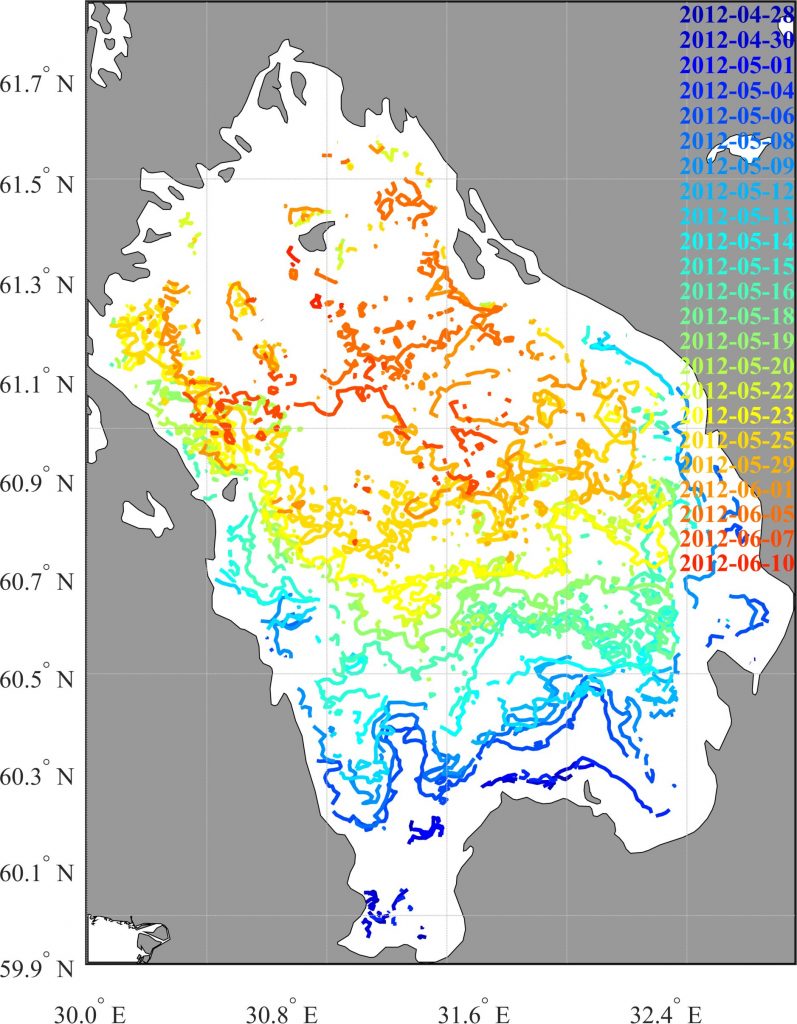

Рис. 2.2.1. Пример пространственного распределения термобара за май-июнь 2012 г. по мгновенным данным MODIS Aqua: цветная шкала показывает даты, в которые можно было зарегистрировать положение термобара: от тёмно-синего (28 апреля 2012 г.) до красного (10 июня 2012 г.).

На Рис. 2.2.1 показано, что границы основного фронта термобара, выделенные по спутниковым данным, не образуют чёткой и однозначной линии в течении весенне-летнего периода. В первых числах мая фронт впервые детектируется вблизи береговой зоны в бухте Петрокрепость, где глубины не превышают 20 метров. В период интенсивного прогрева в середине мая фронт начинает двигаться на юг, в центральную часть озера (глубины ≤50 м), где он вытянут в широтном направлении. В период максимального прогрева в июне, фронт хуже детектируется в зоне глубоководной части озера (глубины >50 м) и проявляется как линзы холодных и тёплых поверхностных вод. Суточные карты, приведённые в Атласе, демонстрируют потенциал оперативного спутникового мониторинга динамики основного фронта Ладожского озера при благоприятных атмосферных условиях. Однако необходимо учитывать, что полученные данные не позволяют однозначно определить среднее положение фронта по всей акватории озера.
